石蜡冷凝造粒机

【产品简介】:利用石蜡物料的低熔点特性,根据物料熔融态时的粘度范围,通过特殊的布料装置将熔融液均匀在其下方匀速移动的钢带上,在钢带下方设置的连续喷淋装置的冷却作用下,使物料在输送、移运过程中得到冷却、固化、包装,从而达到造粒成型的目的。

【处理能力】:100-1200(kg/h)

【应用范围】:本石蜡造粒机装置用于熔点(软化点)在250℃以内需要冷凝造粒的各类物料,典型应用物料有:硫磺、石蜡、松香树脂类、石油树脂类、沥青、顺酐、偏酐、硬脂酸类产品、书刊装订用热熔胶、木材封边热熔胶、包装热熔胶、电缆密封热熔胶、写用热熔胶、间苯二胺、尿素、橡胶和塑料助剂等。

【产品改进】:

优势特点

1)粉尘减少,改善操作环境;连续作业,提高生产效率;颗粒归整,商品价值得到提升。

2)采用薄钢带传热和强制喷淋冷却,是热熔物料得以迅速冷却、固化成型。
钢带在卸料端的换向弯曲,使固化物料与钢带的结合面产生分离,卸料时粉尘极少,颗粒形状得到完整保护。

3)钢带和布料器均采用变频调速,可根据生产能力、环境条件和物性方便地调节与控制。

工作原理

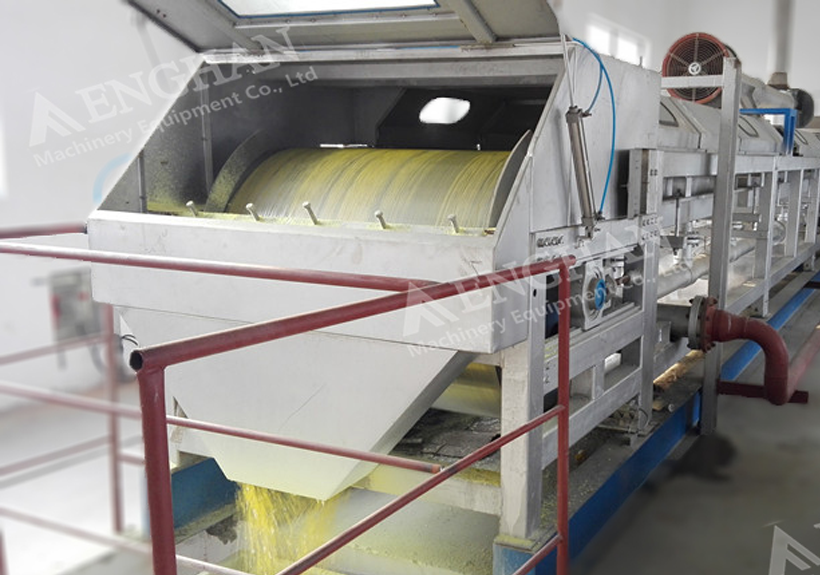

   将来自上游工序热融态物料通过造粒机布料器(右图)均布在其下方匀速移动的钢带上,钢带下方设置有连续喷淋、冷却装置,迫使钢带上方的物料在移动过程得以快速冷却、固化,从而达到造粒成型的目的。依据物性和使用要求,其布料器可选择断续滴下、连续拉条和全宽度溢流等不同形式,以分别生产半球状、条状和片状产品。根据物性、工艺及其布置的需要,对冷凝固化结片破碎过程或对糕团状物料的降温冷却过程,还可采用双层或多层钢带冷却,以减少设备占地面积和进一步提高冷却换热效率。

技术参数
 序号  型号   钢带宽度 生产能力(kg/h)

钢带/布料器(传动动力Kw )

总长度(m)
01 LYCF600-5 600 100-400 1.5/2.2 18.2
02 LYCF800-5 800     150-600      2.2/2.2 18.2
03 LYCF1000-5 1000 200-800 3.2/2.2 18.2
04 LYCF1200-5 1200 300-1000 4/2.2 18.2
05 LYCF1500-5 1500 500-1200 5.5/2.2 18.2
1、生产能力须视具体物料的性能而定  2、粒径根据用户需求而定  3、上述各型号总长度均为5节级  4、根据产品性能机身长度而定
